| Nome da marca: | ANS |
| Número do modelo: | ANS-RCD-63A |
| MOQ: | 1PC |
| preço: | USD |
| Detalhes da embalagem: | pacote padrão da exportação |
| Condições de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

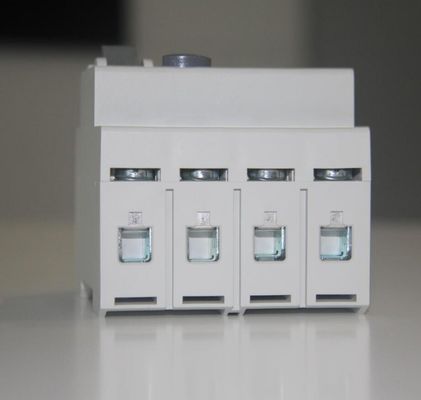

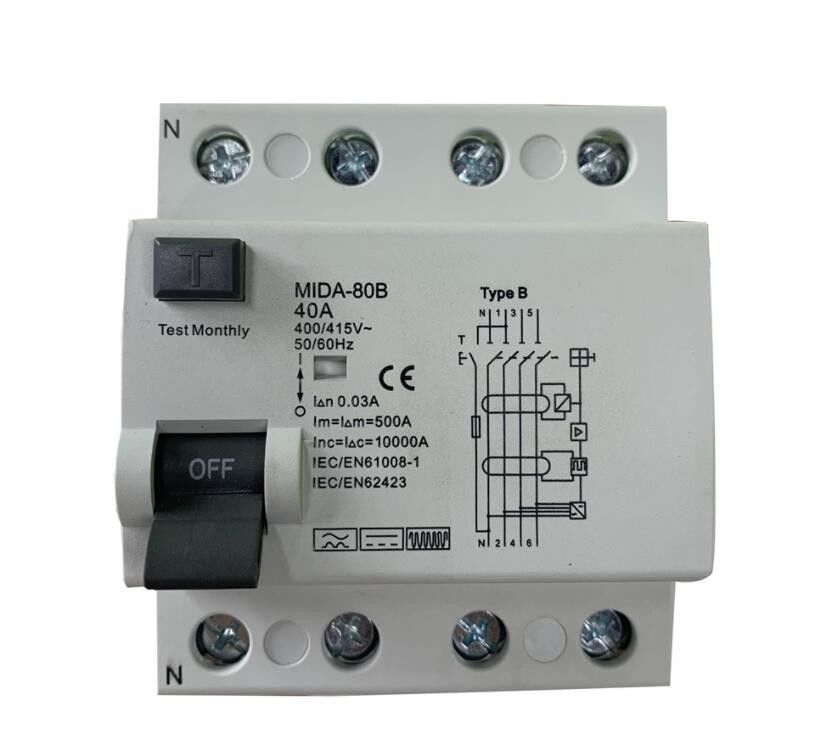

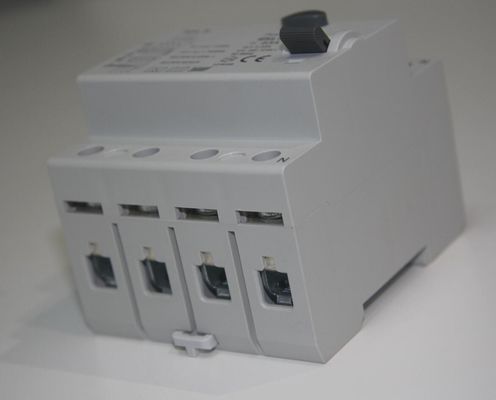

tipo interruptor atual residual de 40A 4 Polo 30mA de B 10KA RCD
Os dispositivos atuais residuais (RCDs) são dispositivos de comutação da segurança. São projetados fornecer a segurança para três tipos de proteção;
Especificação
| Tipo (o formulário de onda do escapamento da terra detectou) | B RCCB |
| Corrente avaliado dentro |
63A
|
| Polos | 4P |
| Tensão avaliado Ue |
2P 240V~, 4P 415V~
|
| Tensão Ui da isolação | 500V |
| Frequência avaliado | 50/60Hz |
| Corrente residual avaliado da operação (mim n) | 30mA |
| Resíduo avaliado que faz e que quebra a capacidade (I m) |
500A (In≤40A), 10In (In>40A)
|
| Procurar um caminho mais curto Inc= atual mim c | 10000A |
| Fusível de SCPD | 10000 |
| Tempo da ruptura sob I n | ≤0.1s |
| O impulso avaliado suporta a tensão (1.5/50) Uimp | 4000V |
| Tensão dielétrica do teste no ind. Freq. para 1min | 2.5kV |
| Vida elétrica | 2.000 ciclos |
| Vida mecânica | 4.000 ciclos |
A instalação
| Indicador de posição do contato | Sim |
| Grau da proteção | IP20 |
| Temperatura ambiental (com diariamente average≤35°C) | -5°C~+40°C |
| Temperatura de armazenamento | -25°C~+70°C |
| Tipo de conexão terminal | Cabo/tipo barra de busbar/U-type |
| Parte superior/parte inferior terminais do tamanho para o cabo | 35mm2 18-3AWG |
| Parte superior/parte inferior terminais do tamanho para a barra | 35mm2 18-3AWG |
| Apertando o torque | 2.5Nm 22In-lbs |
| Montagem | No trilho EN60715 do RUÍDO (35mm) por meio do dispositivo rápido do grampo |
| Conexão |
Fonte de alimentação em ambos os sentidos
|
Escala atual de tropeço
|
Tropeço
|
Ângulo de retardamento
|
In>0.01A△
|
In≤0.01A△
|
|
Atual
|
0°
|
0.35In≤I△≤1.4I△n△
|
0.35In≤I△≤2I△n△
|
|
Escala
|
90°
|
0.25In≤I△≤1.4I△n△
|
0.25In≤I△≤2I△n△
|
|
135°
|
0.11In≤I△≤1.4I△n△
|
0.11In≤I△≤2I△n△
|
| Formulário de onda detectável | Corrente contínua de pulsação sensível | Prova da corrente de impulso |
| Classe de B Tropeçar é assegurado para correntes residuais sinusoidaas da C.A. pulsou as correntes residuais da C.C., alternando correntes sinusoidaas residuais até 1000Hz, correntes residuais diretas de pulsação e para correntes residuais diretas lisas, se aplicado de repente ou aumentando lentamente. |
Reagem à C.A. e à corrente de falha de pulsação da C.C. que alcançam 0 ou quase 0 dentro de um período de tempo da frequência dos canos principais. |
Capacidade do impulso de RCCB. Não tropeçando no estandardizado 8/20 de VDE impulso-atual 2 de 0432 partes das ondas acc.to dos υs com valores atuais de impulso até de 250A. |
Que são os efeitos da corrente de falha residual da C.C. em RCDs?
pôde vale o pensamento sobre alguns modelos mais velhos dos verificadores da impedância do laço da falha de terra, que poderiam fazer com que o RCD se opere involuntariamente. Para impedir este, alguns tipos de verificadores da impedância do laço da falha de terra impuseram uma corrente da C.C. na corrente do teste da C.A. Esta corrente da C.C. saturou o núcleo magnético do RCD que impede que tropece sob a circunstância de teste.
Onde o equipamento produz um elemento da C.C. residual, por exemplo, movimentações da variável-velocidade é conectado à instalação elétrica, o componente da C.C. pode saturar o núcleo magnético e eficazmente cego ou trava o RCD. Isto é sabido como ‘cegando’ e poderia impedir que o RCD se opere ou reduzir a sensibilidade tendo por resultado uma situação perigosa.
Aplicação
Canteiros de obras
Locais agrícolas e hortícolas
Lugar de condução com movimento restrito
Caravana e parques de acampamento
Mostras e suportes da exposição
Iluminação exterior
Portos
Lugar médicos
Fontes de alimentação fotovoltaicos solares do sistema
Unidades móveis ou transportáveis
As instalações de carregamento do veículo elétrico
As instalações provisórias para estruturas, dispositivos do divertimento e cabines em recintos de diversão, em parques de diversões e em circos, e
Sistemas de aquecimento do assoalho e do teto.
Certificação: TUV
|
|
