| Nome da marca: | ANS |
| Número do modelo: | ANS-RCD-63A |
| MOQ: | 1PC |
| preço: | USD |
| Detalhes da embalagem: | pacote padrão da exportação |
| Condições de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

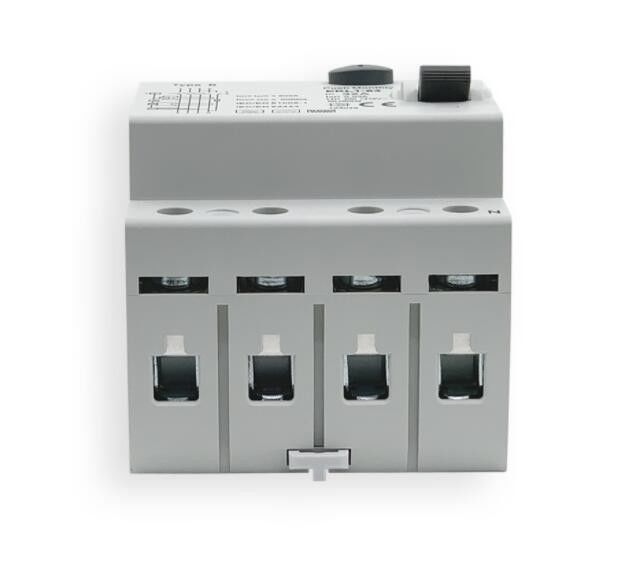

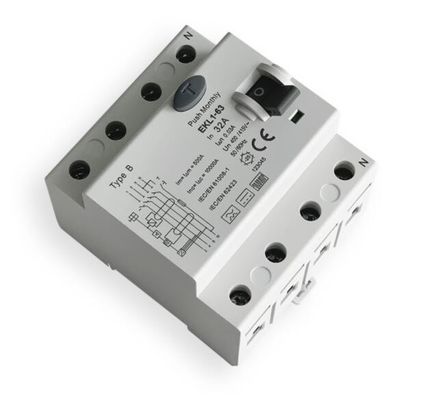

Tipo atual residual B 10KA RCD da C.C. ELCB 2P 63 ampère 30mA do interruptor do B RCCB
Dados técnicos
| Modo | Eletromagnético | ||||||||
| Tipo (o formulário de onda do escapamento da terra detectou) Corrente avaliado dentro |
63A | ||||||||
| Polos | 4P | ||||||||
| Tensão avaliado Ue | 4P 415V~ | ||||||||
| Tensão Ui da isolação | 500V | ||||||||
| Frequência avaliado | 50/60Hz | ||||||||
| Corrente residual avaliado da operação (dentro△) | 30mA | ||||||||
| Corrente de funcionamento residual avaliado (Idc△) | 6mA | ||||||||
| Resíduo avaliado que faz e que quebra a capacidade (Im△) | 500A (In≤40A), 10In (In>40A) | ||||||||
| Procurar um caminho mais curto Inc= atual CI△ | 10,000A 10000 | ||||||||
| Quebre o tempo abaixo△ no impulso avaliado suportam a tensão (1.5/50) Uimp | ≤0.1s 4000V | ||||||||
| Tensão dielétrica do teste no ind. Freq. para 1min | 2.5kV | ||||||||
| Vida elétrica | 2.000 ciclos | ||||||||
| Vida mecânica | 4.000 ciclos | ||||||||
A instalação
| Indicador de posição do contato | Sim | ||||||||
| Grau da proteção Temperatura ambiental (com average≤35℃ diário) |
IP20 -5℃~+40℃ |
||||||||
| Temperatura de armazenamento | -25℃~+70℃ | ||||||||
| Tipo de conexão terminal | Cabo/tipo barra de busbar/U-type | ||||||||
| Parte superior/parte inferior terminais do tamanho para o cabo | 35mm2 18-3AWG | ||||||||
| Parte superior/parte inferior terminais do tamanho para a barra | 35mm2 18-3AWG | ||||||||
| Apertando o torque | 2.5Nm 22In-lbs | ||||||||
| Montagem | No trilho EN60715 do RUÍDO (35mm) por meio do dispositivo rápido do grampo | ||||||||
| Conexão | Fonte de alimentação em ambos os sentidos | ||||||||
| Ângulo de retardamento 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Proteção de RCD
Certificação: TUV
|
|
