| Nome da marca: | ANS |
| Número do modelo: | ANS-RCBO-32A |
| MOQ: | 1PC |
| preço: | USD |
| Detalhes da embalagem: | pacote padrão da exportação |
| Condições de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

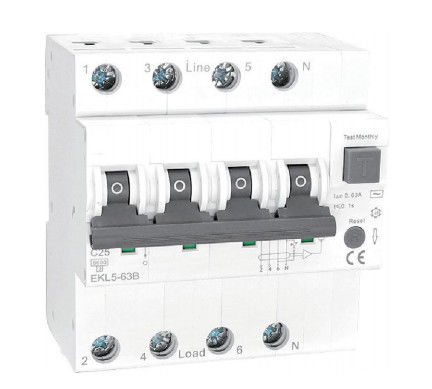

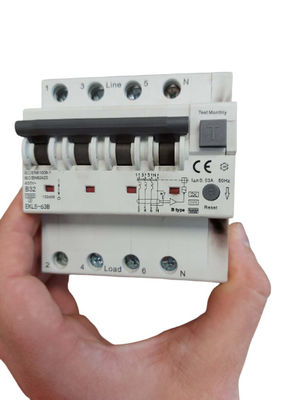

Tipo interruptor atual residual de 4 Polos dos polos B32A 0.03mA RCBO de B RCBO 4
Dados técnicos
| Modo | Eletrônico | ||||||||||||||||||||||||||||||
| Tipo Corrente avaliado dentro |
B 16,20,25,32,40,50,63A |
||||||||||||||||||||||||||||||
| Polos | 2P (1P+N), 4P (3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| Tensão avaliado Ue Tensão Ui da isolação |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Frequência avaliado | 50/60Hz | ||||||||||||||||||||||||||||||
| Corrente de funcionamento residual avaliado (dentro△) | 30,100,300mA | ||||||||||||||||||||||||||||||
| Quebre o tempo abaixo dentro△ | ≤0.1s (tipo <0.5s de S) | ||||||||||||||||||||||||||||||
| Rated que quebra a capacidade | 6,000A | ||||||||||||||||||||||||||||||
| Energia que limita a classe | 3 | ||||||||||||||||||||||||||||||
| O impulso avaliado suporta a tensão (1.5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| Tensão dielétrica do teste no ind. Freq. para 1min | 2kV | ||||||||||||||||||||||||||||||
| Grau de poluição | 2 | ||||||||||||||||||||||||||||||
| Característica termomagnética da liberação | B, C | ||||||||||||||||||||||||||||||
Características mecânicas
| Vida elétrica | 4.000 ciclos | ||||||||||||||||||||||||||||||
| Vida mecânica Indicador de posição do contato |
10.000 ciclos Sim |
||||||||||||||||||||||||||||||
| Grau da proteção | IP20 | ||||||||||||||||||||||||||||||
| Proveja a temperatura para ajustar-se do elemento térmico | 30℃ | ||||||||||||||||||||||||||||||
| Temperatura ambiental (com average≤35℃ diário) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| Temperatura de armazenamento | -25℃~+70℃ | ||||||||||||||||||||||||||||||
A instalação
| Tipo de conexão terminal Parte superior/parte inferior terminais do tamanho para o cabo |
Cabo/tipo barra de busbar/U-type 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Parte superior/parte inferior terminais do tamanho para a barra | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Apertando o torque | 2.5Nm 22In-lbs | ||||||||||||||||||||||||||||||
| Montagem | No trilho EN60715 do RUÍDO (35mm) por meio do dispositivo rápido do grampo | ||||||||||||||||||||||||||||||
| Conexão | Da parte superior | ||||||||||||||||||||||||||||||
| Contato auxiliar | EKM1-OF | ||||||||||||||||||||||||||||||
| Contato do alarme Liberação da derivação |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| Ângulo de retardamento 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Certificação: TUV
|
|
